CANchecked MFD 3.2 Anzeige

CANChecked MFD32 GEN 2 Universal OLED Display

Das neueste CANChecked MFD32 GEN2 Multigauge-Display bietet eine fortschrittliche Möglichkeit, bis zu 128 ECU-Werte in Echtzeit zu überwachen. Dieses Display funktioniert mit allen ECUs, die CAN-Bus oder OBD2 unterstützen, und kann auch eigenständig mit zusätzlichen Sensoren betrieben werden.

Neu in der zweiten Generation (GEN 2):

• Verbesserte Grafik mit verbesserter Anti-Aliasing
• Wischsteuerung anstelle von Berührungstipp
• Widgets genauer einstellbar
• Neue Warn-Pop-up-Funktionen

Was ist CANChecked?

CANChecked Displays, Anzeigen, Software und Sensoren ermöglichen die Anzeige von essentiellen Motordaten, wie zum Beispiel:

• Öltemperatur
• Ladedruck
• Abgastemperatur
• Kraftstoffdruck

Diese Daten werden über CAN-Bus oder OBD2, je nach ECU, oder über zusätzliche analoge Sensoren abgerufen.

Wichtigste Funktionen:

• Kompatibel mit GEN 1 und GEN 2 Haldex-Systemen (Audi/VW) – optional über Lizenz
• 3,2-Zoll kapazitiver Touchscreen mit fahrzeugspezifischer Halterung für die Lüftungsdüse
• OBD2-Unterstützung (OBD2-Adapterkabel inklusive)
• 8GB SD-Karten Speicher für Datenaufzeichnung
• 10 konfigurierbare Bildschirmseiten
• Anschluss über OBD2-Port
• Zwei digitale und vier analoge Eingänge (0-5V) für zusätzliche Sensoren, wie z.B.:
  • Öl- und Kraftstoffdruck
  • Abgastemperatur (mit Adapter)
  • Ladedruck
• Optionale Schaltlichtfunktion

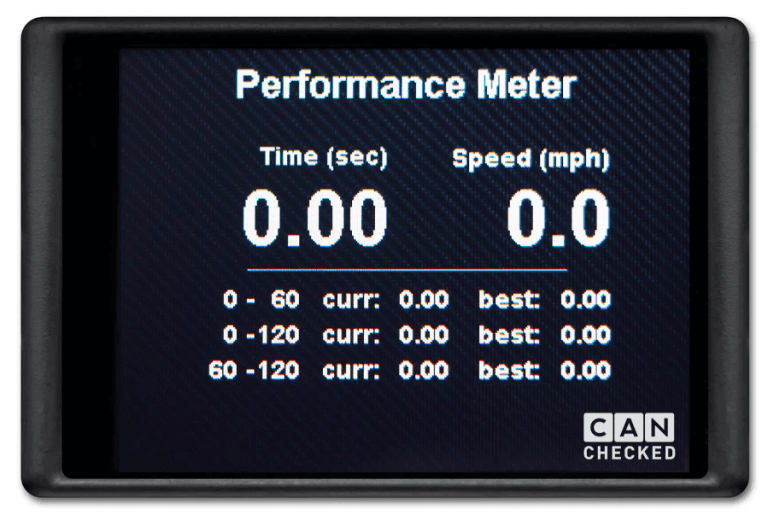

• Performance-Sensor (z.B. Beschleunigungsmessung 100-200 km/h)
• Einstellbare Minimum- und Maximumwerte mit Warnungen
• Warn-Pop-ups bei Über- oder Unterschreitung von Schwellenwerten
• Anpassbare Bildschirmhelligkeit

Übersichtsanzeigen und Anpassbarkeit

• 10 konfigurierbare Seiten
• Bis zu 17 Widgets pro Seite
• Auswahl aus 10 verschiedenen Widget-Typen, darunter:
  • Digitale numerische Anzeige
  • Balkendiagramme
  • Tachometer
  • Nadelanzeige
  • Logfunktion
  • Tabellen
  • Bilder von SD-Karte
  • Kreisinstrumente
  • Haldex-Anzeige
• Drag & Drop-Layout zur einfachen Anpassung von Widgets
• Online-Konfigurator verfügbar, um Bildschirmlayouts vorab zu gestalten und per SD-Karte zu übertragen

Erweiterte Funktionalität

Performance und Logging

• Schnelle CAN-Bus Integration: Zugang zu 128 Sensoren für Echtzeit-Datenanzeige
• Einfacher Diagnosemodus: Nach unten wischen, um Fehlercodes von Motor, ABS, Getriebe, ESP, TPMS und anderen Systemen zu lesen und zu löschen
• Datalogging: Daten können einfach auf der internen SD-Karte gespeichert werden

Plug & Play Installation

• Speziell für die nahtlose Integration in das Armaturenbrett konzipiert
• Behält die Funktionalität der Lüftungsdüsen bei

Erweiterungsmöglichkeiten

• 4 analoge + 2 digitale Eingänge für externe Sensoren
• Zukünftige Lizenzen für Haldex, Wasser-/Methanol-Einspritzung und Ethanol-Kraftstoffüberwachung

Unterstützte ECUs und Datenverarbeitung

Das CANChecked-Display kann bis zu 128 Sensoren über 10 Bildschirmseiten auslesen, sofern die ECU diese Daten über CAN-Bus oder OBD2 bereitstellen kann.

• OBD2-Kompatibilität: Fahrzeuge vor 2008 unterstützen oft kein Auslesen von Daten über OBD2. Kontaktieren Sie uns für spezifische Lösungen.
• Verfügbare Daten: Nicht alle Fahrzeuge können alle Werte anzeigen; dies hängt von der ECU und den vorhandenen Sensoren ab.
• Unterstützte ECUs: Alle ECUs mit einem dokumentierten CAN-Bus oder serieller Schnittstelle (für serielle Kommunikation ist ein optionaler Adapter erforderlich).
• Datenanpassung: Hersteller bestimmen, welche Werte über die Schnittstelle gesendet werden. DBC-Dateien können mit dem DBC-Konverter in das benötigte .tri-Format umgewandelt werden.

Optionales Zubehör:

• Sensoren für Öl- und Wassertemperatur, Ladedruck, Öl- und Kraftstoffdruck
• Haldex-Lizenz für GEN 1 und GEN 2
• Serieller Adapter (für VEMS und Ecumaster ohne CAN-Bus)
• Fahrzeugspezifische Montagelösungen

Lieferumfang:

• CANChecked 3,2-Zoll Display
• Fahrzeugspezifische Montagehalterung für Lüftungsdüse
• Kabelsatz
• OBD2-Adapterkabel (2 Meter)
• Befestigungsschrauben
• 8 GB Micro-SD-Karte
• Micro-SD-Kartenadapter
• Schnellstartanleitung

Speziell für Volvo 240 Besitzer

Für Volvo 240 Besitzer, die das CANChecked MFD32-Display in das originale Armaturenbrett integrieren möchten, bieten wir eine maßgeschneiderte 3D-gedruckte Montagehalterung an. Diese Halterung sorgt dafür, dass das Display perfekt in das Instrumentengehäuse der ersten Generation des Volvo 240 passt.

Hinweis: Um den Touchscreen nutzen zu können, muss das Plexiglas der Instrumentenuhr entfernt werden.

Mit dieser Lösung behalten Sie das klassische Erscheinungsbild Ihres Volvo 240, während Sie Zugang zu modernen Motordaten und Funktionen erhalten.
